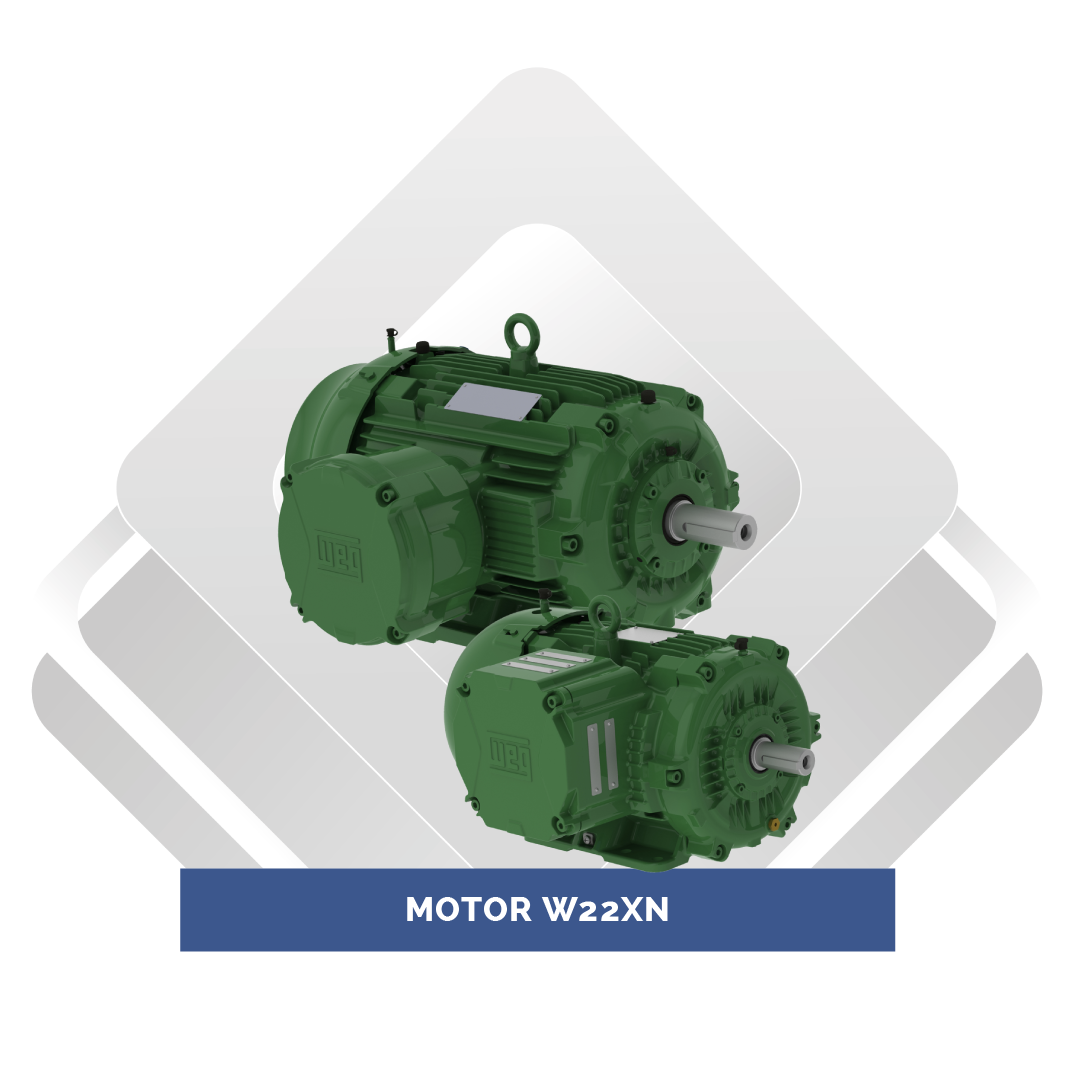

Motor W22Xn

INDICAÇÃO DE USO

O Motor W22Xn representa o que há de mais moderno para o acionamento de equipamentos em ambientes com a presença de atmosferas explosivas assegurando altos níveis de rendimento, economia de energia, baixos custos operacionais, vida útil estendida, baixa manutenção e, principalmente, segurança.

Características

Apto para instalação em áreas classificadas, como Zonas 1 e 2, Grupos IIA, IIB, IIC
Classe de Temperatura: T4
Nível de rendimento: IR2 e IR3 Premuim (excede os requisitos da lei de Eficiência Energética)
Método de regeneração: TEFC (totalmente fechado com ventilação externa) – IC411
Grau de proteção:
IP55 para carcaças 71 a 132S/M e IPW55 para carcaças 160M/L a 250S/M
Potência: 0,12 a 100 cv Carcaças: 71 a 250S/M
Número de polos: 2, 4, 6 e 8
Tensão: 220/380V para as carcaças 71 a 200M/L e 440V para carcaças 225S/M a 250S/M
Frequência: 60 Hz
Categoria: N
Fator de serviço: 1,00 Classe de isolamento “F” (ΔT 80 K)
Projetados para acionamento por inversor de frequência para tensões até 575 V (para tensões superiores sob consulta)
Proteção térmica: termistor no enrolamento para desligamento em 150 °C
Forma construtiva: B3T para carcaças 71 e 80 e B3D para carcaças 90S/L a 250S/M
Material do invólucro: carcaça, tampas, caixa de ligação e tampa defletora em Ferro Fundido FC-200
Aterramento: duplo aterramento (1 na caixa de ligação + 1 na carcaça)
Material do ventilador: alumínio
Vedação dos mancais: retentor de borracha nitrílica
Vedação das juntas de encaixes: Lumomoly PT/4
Graxa: Polyrex EM
Material do eixo: AISI 1040/45
Grau de vibração A, de acordo com a norma NBR / IEC 60034-14
Plano de pintura: 207A para carcaças 71 a 132S/M (classe de corrosividade C2 de acordo com a ISO 12944) e 203A para carcaças 160M/L a 200M/L (classe de corrosividade C2 de acordo com a ISO 12944)
Cores: RAL 6002 (verde) para motores com rendimento IR3 Premium
RAL 5009 (azul) para rendimentos IR2
MUNSELL N6.5 (cinza) para motores N-2919
